Bælgkoblinger i metal

Metalbælgkoblinger er ideelle til applikationer, hvor præcis placering og kontrol af maskinkomponenter er påkrævet. Deres høje vridningsstyrke sikrer nøjagtig transmitteret hastighed, vinkelpositionering og drejningsmoment.

Gå til webshop

Seks forskellige bælgkoblinger i metal på blå baggrund

Bælgkoblingerne i metal er særligt velegnede til direkte forbindelse mellem to koaksiale aksler. Metalbælgen kompenserer for lateral, aksial og vinklet akselforskydning med lave genopretningskræfter. Den bøjelige metalbælg uden slør og med høj torsionsstyrke garanterer nøjagtig placering af den drevne belastning og kan bruges i applikationer med høje dynamiske, cykliske operationer og ved ekstremt høje rotationshastigheder.

Bælgkoblinger fra KBK

Bælgkoblinger

Fra KBK Antriebstechnik tilbyder vi bælgkoblinger i metal uden slør og med høj vridningsstyrke. Koblingerne er vedligeholdelsesfri, og har høj træthedsstyrke og lave gendannelseskræfter ved forkert justering. Det modulære system gør det muligt at finde en passende kobling til enhver monteringssituation.

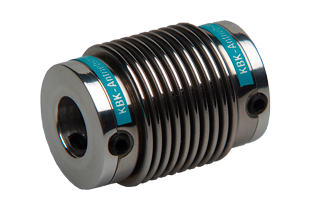

KB1 - Miniature, med sætskruer
	Ingen slør Til akseldiametre fra 1-24 mm Meget omkostningseffektivt design Momentområde: 0,05-10 Nm

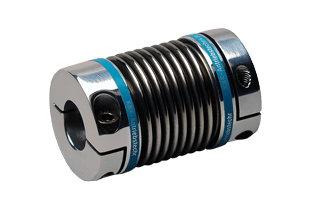

KB2 - Miniature, med spændebånd
	Ingen slør Til akseldiametre fra 1 – 25 mm Let montering med friktionslåste klemnav Momentområde: 0.1-10 Nm

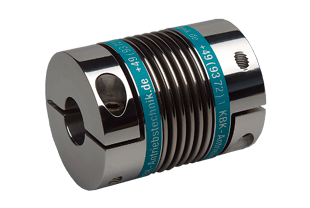

KB4 - med spændebånd
	Ingen slør Navmateriale: Op til 60 Nm i alu., fra 80 Nm i stål Til akseldiametre fra 10 – 80 mm Let montering Momentområde: 18-1400 Nm

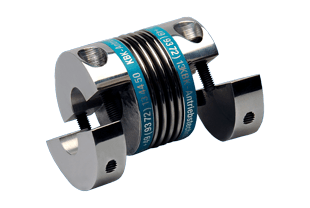

KB4H - med delte nav
	Ingen slør Til akseldiametre fra 10-80 mm Radial montering Momentområde: 18-1.400 Nm

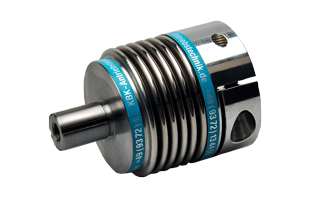

KB8 - med ekspanderende klemmer
	Ingen slør Til akseldiametre fra 10-60 mm Til indføring af hule aksler Kompakt og pladsbesparende design Momentområde: 18-300 Nm

Bælgkoblinger fra R+W

Bælgkoblinger i metal

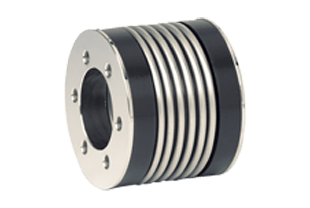

BK1 - med flangemontering til specielle designapplikationer
	15-10.000 Nm Vedligeholdelsesfri Speciel designapplikation Fuldstændig slørfri på grund af boltforbindelse
BK2 - med klemnav
	15-10.000 Nm Let at montere Velegnet til pladsbegrænsede installationer Lavt inertimoment Helt uden slør på grund af tilslutning til friktionsklemme.

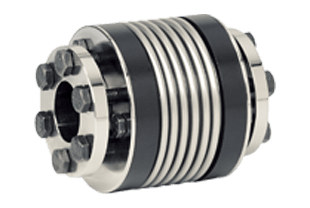

BK3 - med koniske muffer
	15-1.500 Nm Høje spændkræfter Høj grad af driftssikkerhed Ny trækanordning velegnet til pladsbegrænsede installationer Helt uden slør på grund af tilslutning til friktionsklemme.

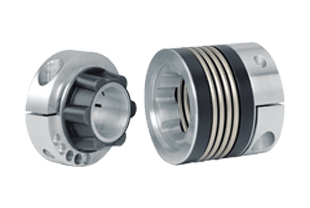

BK5 - med konisk prespasningsforbindelse
	15-10.000 Nm Let montering og afmontering Slid- og vedligeholdelsesfri Elektrisk og termisk isoleret Lavt inertimoment Kompensation for forkert justering Vridningsstiv og helt uden slør

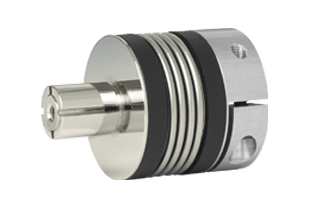

BK7 - med ekspanderende aksel
	15-300 Nm Kompakt design, sparer plads og sparer omkostninger Let montering Lavt inertimoment Kompensation for forkert justering Vridningsstiv og helt uden slør

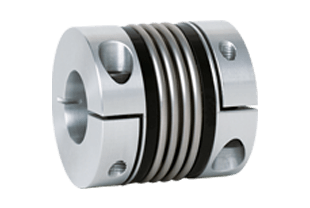

BKC - økonomiklasse, kompakt version med klemnav
	15-500 Nm Til høje hastigheder Let at montere Velegnet til pladsbegrænsede installationer Lavt inertimoment Helt uden slør på grund af tilslutning til friktionsklemme
BKL - økonomiklasse med spændenav
	2-500 Nm Økonomisk Lavt inertimoment Let at montere

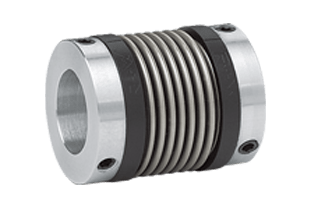

MK1 - Miniature, med radiale sætskruer
	0,5-10 Nm Kompenserer for forkert justering på 3 akser En monteringsrille eller udfladning af akslen er ikke nødvendig på grund af den integrerede afmonteringsrille Prisvenligt design Lavt inertimoment Vridningsstiv og helt uden slør

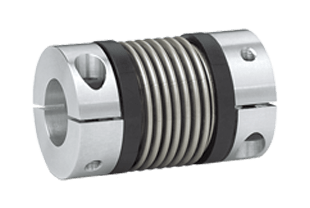

MK2 - Miniature, med klemnav
	0,5-10 Nm Kompenserer for forkert justering på 3 akser Friktionsforbindelse ved hjælp af klemnav Til højdynamiske applikationer Lavt inertimoment Vridningsstiv og helt uden slør

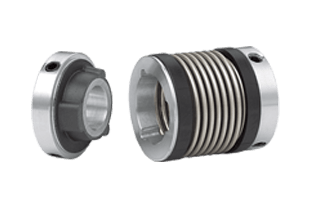

MK4 - Miniature, med radiale justerskruer og prespasningsforbindelse
	0,5-10 Nm Kompenserer for forkert justering på 3 akser Let montering og afmontering Elektrisk isoleret Ingen slid Lavt inertimoment Vridningsstiv og helt uden slør

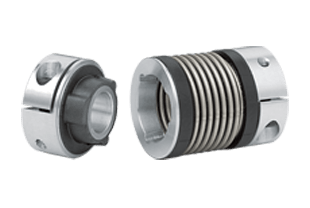

MK5 - Miniature, med klemnav og prespasningsforbindelse
	0,5-10 Nm Kompenserer for forkert justering på 3 akser Let montering og afmontering Elektrisk isoleret Ingen slid Lavt inertimoment Vridningsstiv og helt uden slør

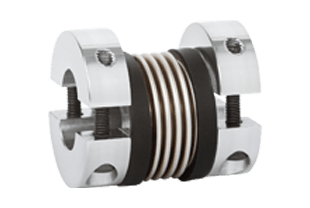

MKH - Miniature, med fuld split
	0,5-10 Nm Til lateral montering Let montering og afmontering Letvægt og lavt inertimoment Velegnet til forindstillede aksler
