Klo- og servokoblinger

Klokoblinger, også kendt som elastiske koblinger, er en optimal løsning til positionering af applikationer, uanset hvor højt moment der er behov for at transmittere. Klokoblinger bruges ofte til at rette forskellige typer justeringsfejl.

Gå til webshop

Klo- og servokoblinger

Nøgleelementet i klokoblingerne er en elastomerdel, som er indsat mellem to nav-halvdele. Elastomerindsatsen transmitterer drejningsmomentet fra 0,5 til 25.000 Nm med lavt slør på grund af en notgangforbindelse og kompenserer dermed for aksial, lateral og vinklet akselforskydning. Når den korrekte størrelse og hårdhed af elastomerindsatsen er valgt, optimerer den hele drivlinjen og viser samtidig vigtige egenskaber såsom vibrationsdæmpning, vridningsstivhed og termisk stabilitet.

Elastiske klokoblinger fra R+W

Klo- og servokoblinger

Vi tilbyder elastiske klokoblinger fra R+W. Klokoblingerne er kendetegnede ved lateral montering, nem installation og afmontering, prespasning og højt fastspændingstryk. De elastiske klokoblinger findes i moment fra 0,5 til 25.000 Nm.

Tre elastiske klokoblinger fra R+W fritlagt

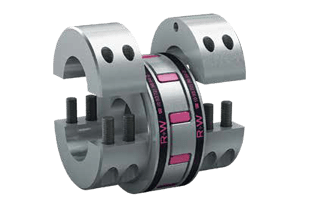

EKH - Elastomerkobling med delt fastspændingsnav
	4 - 25.000 Nm Mulighed for lateral montering Koncentrisk bearbejdede nav Vibrationsdæmpning Elektrisk isolering Let montering Slørfri

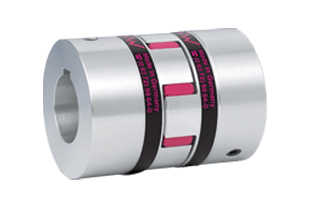

EK1 - Elastomer edderkoppekobling med notgangforbindelse
	0,5 - 25.000 Nm Økonomisk design Koncentrisk bearbejdet Vibrationsdæmpning Elektrisk isolering Prespasning design Lavt slør på grund af notgangforbindelse

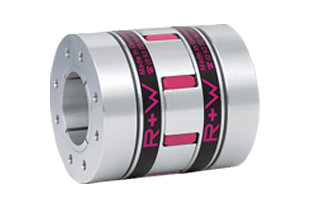

EK6 - Elastomerkobling med konisk klemring
	4 - 25.000 Nm Høje spændekræfter Koncentrisk bearbejdede nav Vibrationsdæmpning Elektrisk isolering Slørfri Prespasning design Mulighed for aksial montering

Elastomerkoblinger fra KBK

Klo- og servokoblinger

Fra KBK Antriebstechnik tilbyder vi elastomerkoblinger med et momentområde fra 0,5 til 525 Nm og en akseldiameter fra 2 til 60 mm

KBE1 - Kobling til servoindsats med sætskruer
	Ingen slør Til akseldiametre fra 2-60 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning. Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer! Meget omkostningseffektivt design Momentområde: 0,5-525 Nm

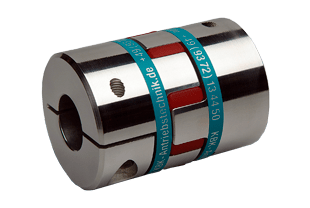

KBE2 - Kobling til servoindsats med fastspændingsnav
	Ingen slør Til akseldiametre fra 2-55 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning. Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer. Let montering med friktionslåste klemnav Momentområde: 0,5-525 Nm

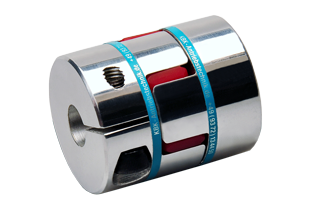

KBE2C - Kobling til servoindsats med fastspændingsnav, kompakt
	Ingen slør Til akseldiametre fra 3-45 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning. Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer.Let montering med friktionslåste klemnav Let montering med friktionslåste klemnav Momentområde: 1,2-325 Nm

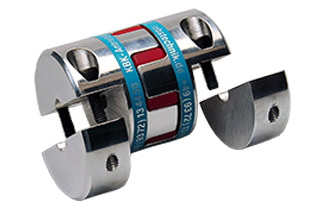

KBE2H - Kobling med servoindsats og splitnav
	Ingen slør Til akseldiametre fra 4-55 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Let montering med friktionslåste klemnav Radial samling. På grund af det splittede nav kan designaksler monteres og justeres inden samling af koblingen Momentområde: 12,5-525 Nm

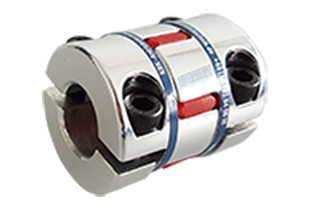

KBE2HC - Kobling med servoindsats og splitnav
	Ingen slør Til akseldiametre fra 4-57 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Radial samling. På grund af det splittede nav kan designaksler monteres og justeres inden samling af koblingen Momentområde: 12,5-525 Nm Kompakt design

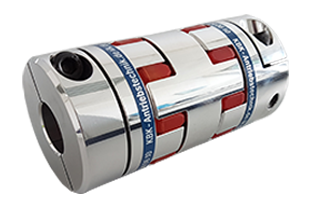

KBE2D - Kobling med servoindsats og fastspændingsnav, dobbelt kardanik
	Ingen slør Til akseldiametre fra 4-45 mm Dobbelt kardan version Let montering med friktionslåste klemnav Momentområde: 1,2-325 Nm

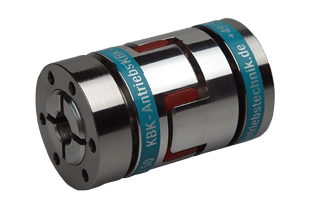

KBE3 - Kobling med servoindsats og ydre konisk nav
	Ingen slør Til akseldiametre fra 8-60 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Meget nøjagtig kørsel, velegnet til applikationer med høj hastighed Momentområde: 12,5-525 Nm

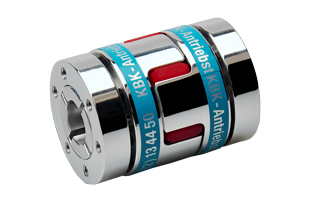

KBE3C - Kobling med servoindsats med ydre konisk nav, kompakt
	Ingen slør Til akseldiametre fra 6-55 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Meget nøjagtig kørsel, velegnet til applikationer med høj hastighed Momentområde Axial pluggable Momentområde: 12,5-525 Nm

Klokoblinger fra R+L

Klo- og servokoblinger

Klokoblingerne fra R+L Hydraulics (tidligere kendt som Raja-Lovejoy GmbH) kræver ingen vedligeholdelse og har et driftstemperaturområde mellem -40 °C og +100 °C. Korte temperaturtoppe op til +120 °C er tilladt. Momentområdet er som standard: 7,5 - 6650 Nm.

To klokoblinger fra R+L Hydraulics fritlagt

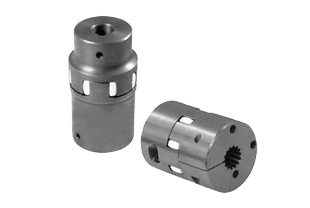

SPIDEX® - Elastisk kobling med torsionselasticitet
	Torsionselasticitet Dæmpning Aksial tilslutning Sikker mod sammenbrud Navmateriale: aluminium, støbt aluminium, støbejern, SG-jern, sintret stål og stål Ingen vedligeholdelse Atex-klassificering mulig
