Tandkoblinger

Gearkoblinger, også kendt som buede tandkoblinger, transmitterer drejningsmomentet og rummer en vis forskydning gennem deres tandhjul. Gearkoblingerne er ideelle til krævende applikationer.

Gå til webshop
Tandhjulskoblinger på blå baggrund

Gearkoblinger, også kendt som buede tandkoblinger, består af et nav og et hus. Hvert nav har tandhjul, der er skåret omkring den udvendige diameter, hvor navet forbinder til et hus med parring af geartænder, der er skåret ind i den indre diameter. Gearkoblinger overfører drejningsmomentet og rummer en vis forskydning gennem deres geartænder. Gearkoblingerne bruges ofte til applikationer med krav om højt moment og balance, og på grund af deres høje momentkapacitet er de ideelle til krævende applikationer.

BJ-Gear tilbyder vores egenproducerede AXO gearkobling samt gearkoblinger fra kendte mærker.

AXO tandkoblinger

Gearkoblinger

Tandkoblingen fra BJ-Gear, AXO-tandkoblingen, er kendetegnet ved et kompakt design i forhold til dens ydeevne og er særligt god i små rum og til transmission af meget høje momenter. Den er udelukkende lavet af stål, og tænderne er bueformede, hvilket tillader en forkert justering af akslerne på op til 1,5°. Momentet er fra 358-12.000 Nm, og med en mulig boring fra 20-125 mm. AXO-koblingerne har en smørenippel til fyldning af fedt, og de er meget solide og lette at installere.

Tandhjulskoblinger fritlagt
Tandkoblinger brochure thumbnail

Brochure: Tandkoblinger

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til bj@bj-gear.com



Download CTA

Specifikationer

For at downloade tabellen som PDF skal du klikke på download under tabellen.



Type Moment [Nm] [kW] pr. 100 rpm. Maks. bore [mm] Max. omdr. A maks. A min. C D N Antal skruer Skruer Vægt [Kg]
35 358 3.7 35 6000 74 70 50 78 52 6 M4x10  2.1
50 1290 13.5 50 5500 104 100 70 114 82 6 M5x12 6.3
60 2140 25 60 5000 135 130 85 130 92 6 M6x12  9.4
75 3580 37 75 4000 145 140 85 148 110 6 M6x12 14
100 5370 55 100 3000 205 200 125 198 145 6 M8x12 36
125 12000 125 125 3000 245 240 125 230 175 6 M8x12  58

Download tabellen i pdf-format her.

Download CTA

Tandkoblinger fra CMD

Gearkoblinger

Udover vores egenproducerede tandkoblinger tilbyder vi også tandkoblinger fra CMD.

Gearkoblinger fra CMD frilagt

Specifikationer

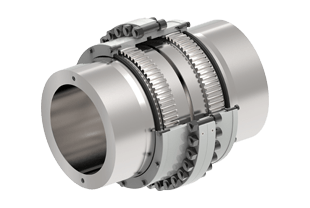

Flexident senior
Flexident senior

er en buet, fleksibel tandkobling fremstillet af 100% stål. Koblingen er meget kompakt og har moment fra 1.200 Nm op til 7.780 kNm til akseldiametre fra 80 mm til 800 mm
Flexident Z
Flexident Z

har drejningsmomenter fra 1.860 Nm op til 4.630 kNm til akseldiametre fra 35 op til 820 mm. Disse tandkoblinger overholder standarden for den franske stålindustri.
