Maskinfødder af rustfrit stål

BJ-Gear tilbyder fire størrelser af maskinfødder i rustfrit stål - fødderne er 60 mm, 80 mm, 100 mm og 120 mm. Hver størrelse leveres med eller uden fikseringsplade.

Maskinfødder af rustfrit stål på blå baggrund

Maskinfødder af rustfrit stål

BJ maskinfødder - 60 mm (BJLF60/BJLF61)



  • Fod: Ø60 mm
  • Spindellængde: 120, 150 eller 200 mm
  • Dimensioner: M12, M16
  • Hældningsgrad: 10°

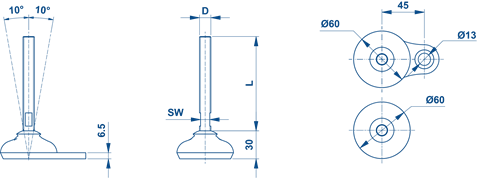

 Maskinfødder tekniske tegninger

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Varenr. uden fikserings-plade Varenr. med fikserings-plade Spindel-længde (L) [mm] Dimensioner (D) [mm] Spindel-vidde(SW) [mm] Ca. maks. belastning [N] Vægt uden fikserings-plade [kg] Vægt med fikserings-plade [kg]
BJLF-60-M12-120 BJLF-61-M12-120 120 M12 10 7.300 0,25 0,28
BJLF-60-M12-150 BJLF-61-M12-150 150 M12 10 7.300 0,27 0,30
BJLF-60-M16-150 BJLF-61-M16-150 150 M16 13 7.300 0,36 0,39
BJLF-60-M16-200 BJLF-61-M16-200 200 M16 13 7.300 0,42 0,46

Download tabellen i pdf-format her.

Download CTA

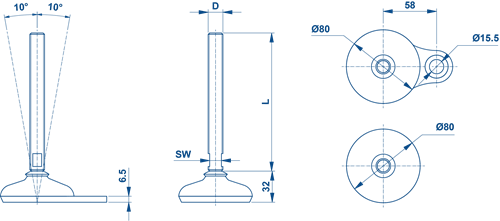

BJ maskinfødder - 80 mm (BJLF80/BJLF81)

  • Fod: Ø80 mm
  • Spindellængde: 120, 150 eller 200 mm
  • Dimensioner: M12, M16, M20
  • Hældningsgrad: 10°

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Varenr. uden fikserings-plade Varenr. med fikserings-plade Spindel-længde (L) [mm] Dimensioner (D) [mm] Spindel-vidde(SW) [mm] Ca. maks. belastning [N] Vægt uden fikserings-plade [kg] Vægt med fikserings-plade [kg]
BJLF-80-M12-120 BJLF-81-M12-120 120 M12 10 12.600 0,36 0,41
BJLF-80-M12-150 BJLF-81-M12-150 150 M12 10 7.300 0,38 0,43
BJLF-80-M16-150 BJLF-81-M16-150 150 M16 13 15.700 0,47 0,52
BJLF-80-M16-200 BJLF-81-M16-200 200 M16 13 15.100 0,53 0,59
BJLF-80-M20-150 BJLF-81-M20-150 150 M20 17 15.700 0,58 0,63
BJLF-80-M20-200 BJLF-81-M20-200 200 M20 17 15.700 0,68 0,74

Download tabellen i pdf-format her.

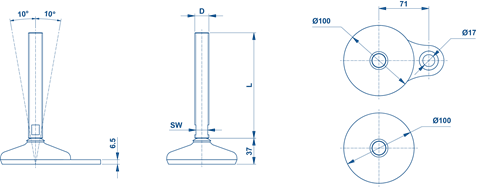

BJ maskinfødder - 100 mm (BJLF100/BJLF101)

  • Fod: Ø100 mm
  • Spindellængde: 150 eller 200 mm
  • Dimensioner: M16, M20 or M24
  • Hældningsgrad: 10°

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Varenr. uden fikserings-plade Varenr. med fikserings-plade Spindel-længde (L) [mm] Dimensioner (D) [mm] Spindel-vidde(SW) [mm] Ca. maks. belastning [N] Vægt uden fikserings-plade [kg] Vægt med fikserings-plade [kg]
BJLF-100-M16-150 BJLF-101-M16-150 150 M16 13 21.000 0,68 0,75
BJLF-100-M16-200 BJLF-101-M16-200 200 M16 13 15.100 0,74 0,81
BJLF-100-M20-150 BJLF-101-M20-150 150 M20 17 21.000 0,79 0,86
BJLF-100-M20-200 BJLF-101-M20-200 200 M20 17 21.000 0,89 0,96
BJLF-100-M24-150 BJLF-101-M24-150 150 M24 20 21.000 0,92 0,99
BJLF-100-M24-200 BJLF-101-M24-200 200 M24 20 21.000 1,07 1,14

Download tabellen i pdf-format her.

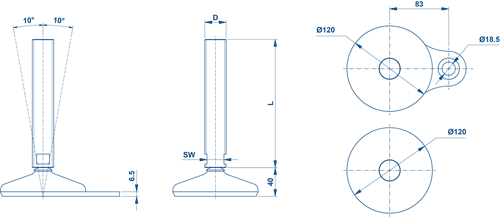

BJ maskinfødder - 120 mm (BJLF120/BJLF121)

  • Fod: Ø120 mm
  • Spindellængde: 150, 180, 200 or 230 mm
  • Dimensioner: M16, M20, M24, M30
  • Hældningsgrad: 10°

For at downloade tabellen som PDF skal du klikke på download under tabellen.

Varenr. uden fikserings-plade Varenr. med fikserings-plade Spindel-længde (L) [mm] Dimensioner (D) [mm] Spindel-vidde(SW) [mm] Ca. maks. belastning [N] Vægt uden fikserings-plade [kg] Vægt med fikserings-plade [kg]
BJLF-120-M16-150 BJLF-101-M16-150 150 M16 13 31.300 0,89 1,00
BJLF-120-M16-200 BJLF-101-M16-200 200 M16 13 15.100 0,95 1,07
BJLF-120-M20-150 BJLF-101-M20-150 150 M20 17 31.500 1,00 1,11
BJLF-120-M20-200 BJLF-101-M20-200 200 M20 17 31.500 1,10 1,22
BJLF-120-M24-150 BJLF-101-M24-150 150 M24 20 31.500 1,13 1,25
BJLF-120-M24-200 BJLF-101-M24-200 200 M24 20 31.500 1,28 1,39
BJLF-120-M30-180 BJLF-120-M30-180 180 M30 24 31.500 1,55 1,66
BJLF-120-M30-230 BJLF-120-M30-230 230 M30 24 31.500 1,77 1,88

Download tabellen i pdf-format her.

Maskinfødder af rustfrit stål brochure thumbnail

Brochure: Rustfri maskinfødder

For mere information ring til os på +45 87 40 80 80
eller send en e-mail til bj@bj-gear.com

OBS! Et nyt katalog er ved at blive udformet og vil blive uploadet så hurtigt som muligt. Indtil da, se venligst vores aktuelle katalog.
Skulle der opstå spørgsmål, bedes du kontakte vores salgsafdeling.
